SOQuartz es un SoM compatible con Raspberry Pi CM4 con SoC Rockchip RK3566

Anteriormente escribimos sobre de Pine64 Quartz64 modelo A y modelo B SBC, pero la comunidad ahora ha anunciado otro Rockchip RK3566 con SOQuartz Compute Module compatible con Raspberry Pi CM4.

Nos enteramos del módulo en la actualización de junio de Pine64, donde también anunciaron que Quartz64 ahora estaba disponible para desarrolladores y entusiastas con 4GB o 8GB de RAM por $59,99 y $79,99, respectivamente. Pero echemos un vistazo al próximo SOQuartz SoM con más detalle.

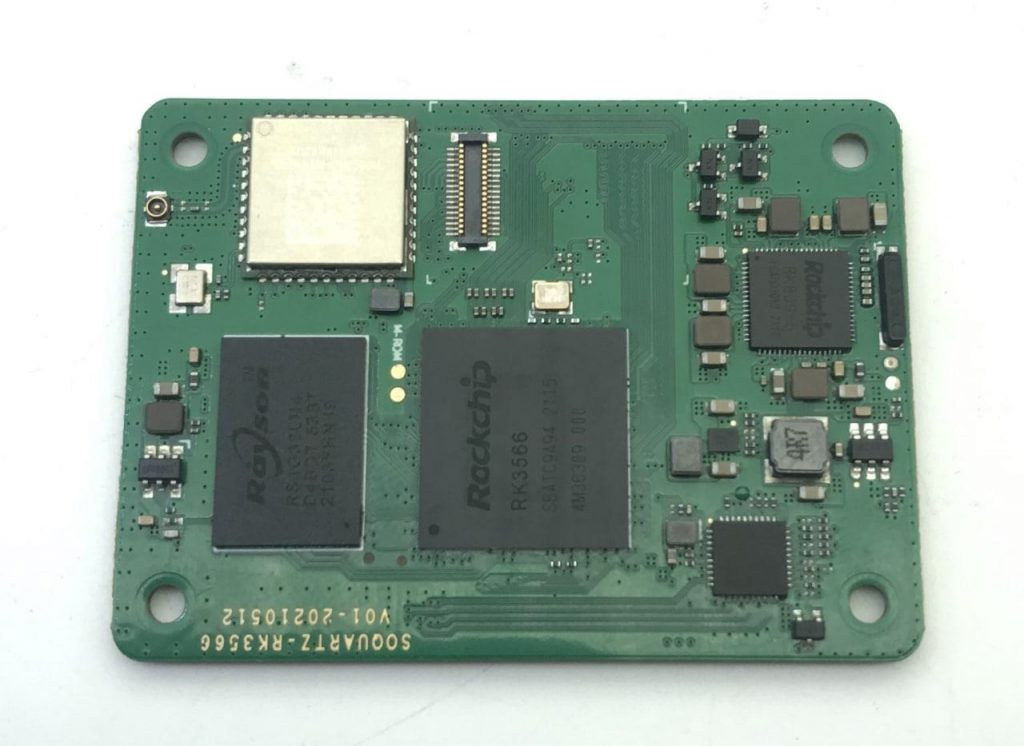

Especificaciones preliminares del sistema en módulo SOQuartz:

• SoC: procesador Rockchip RK3566 de cuatro núcleos Cortex-A55 de hasta 1.8 GHz con GPU Arm Mali-G52 compatible con OpenGL ES 1.1 / 2.0 / 3.2, OpenCL 2.0, Vulkan 1.1, 0.8 TOPS NPU para aceleración de inteligencia artificial
• Memoria del sistema: LPDDR4 de 2 GB a 8 GB
• Almacenamiento
  • Módulo eMMC opcional desde 16GB hasta 128GB de capacidad o módulo eMMC soldado (ver parte inferior de la placa)
• Módulo inalámbrico: Azurewave AW-CM256SM WiFi 5802.11ac & Módulo inalámbrico Bluetooth 4.2 más un conector de antena u.FL.
• 2 conectores de placa a placa de alta densidad de 100 pines con:
  • Salida de video (TBC)
    • 1x puerto HDMI 2.0
    • 1 puerto de pantalla MIPI DSI de 2 carriles
    • 1 puerto de pantalla MIPI DSI de 4 carriles
  • I / F de cámara (TBC): 2 puertos de cámara MIPI CSI de 2 carriles o 1 puerto de cámara MIPI CSI de 4 carriles
  • Ethernet: Gigabit Ethernet
  • USB – 1x host USB 2.0
  • SATA III o PCIe (multiplexado)
  • 28x GPIO de usuario (3.3v o 1.8v) también configurables como 6x UART, 6x I2C, 5x SPI, SDIO, 1x DPI (pantalla RGB paralela), 1x PCM, 2x PWM, 3x salidas GPCLK
• Voltaje de suministro: 5 V
• Dimensiones: 55 x 40 x 4,7 mm con 4 orificios de montaje M2.5

Las especificaciones son preliminares porque las derivé de las fotos, el anuncio en el blog de Pine64, hoja de datos RK3566 y especificaciones de Raspberry Pi CM4. Todavía no puedo identificar el chip en la parte inferior derecha, pero debería ser un transceptor Ethernet.

Las ventajas de SOQuartz sobre RPi CM4 Compute Module son la presencia de un acelerador AI, flash SPI integrado (TBC) de 128 MB, flexibilidad para el flash eMMC (módulo o soldado) y soporte para SATA que debe ser multiplexado con la interfaz PCIe 2.1 asumiendo que usaron la interfaz Multi-PHY2 del procesador. Sin embargo, el módulo de cómputo Raspberry Pi 4 tiene dos interfaces HDMI, y el módulo RK3566 solo debe tener una con el pin sin usar o conectado a otras interfaces .

Pine64 dice que SOQuartz será un software compatible con las computadoras de placa única Quartz64, lo que significa soporte para distribuciones de Linux y Android. Todavía es temprano y queda mucho trabajo por hacer. En teoría, el módulo debería ser un reemplazo directo en placas portadoras Raspberry Pi CM4, pero la práctica puede interferir con algunas de las placas y las incompatibilidades no son imposibles.

Traducido del artículo en inglés «SOQuartz is a Raspberry Pi CM4 compatible SoM powered by Rockchip RK3566 SoC«.
