La placa Tang Nano 4K FPGA de Sipeed es una actualización de la Placa Tang Nano FPGA con una FPGA GOWIN GW1NSR-LV4C más potente con 4608 LUT (en lugar de 1152) y un microcontrolador Cortex-M3 integrado en el chip.
Al igual que la placa anterior, la nueva Tang Nano 4K cuenta con un puerto USB-C para alimentar y descargar el flujo de bits, pero reemplaza la interfaz LCD RGB con un puerto HDMI y agrega soporte para una cámara OV2640 opcional.

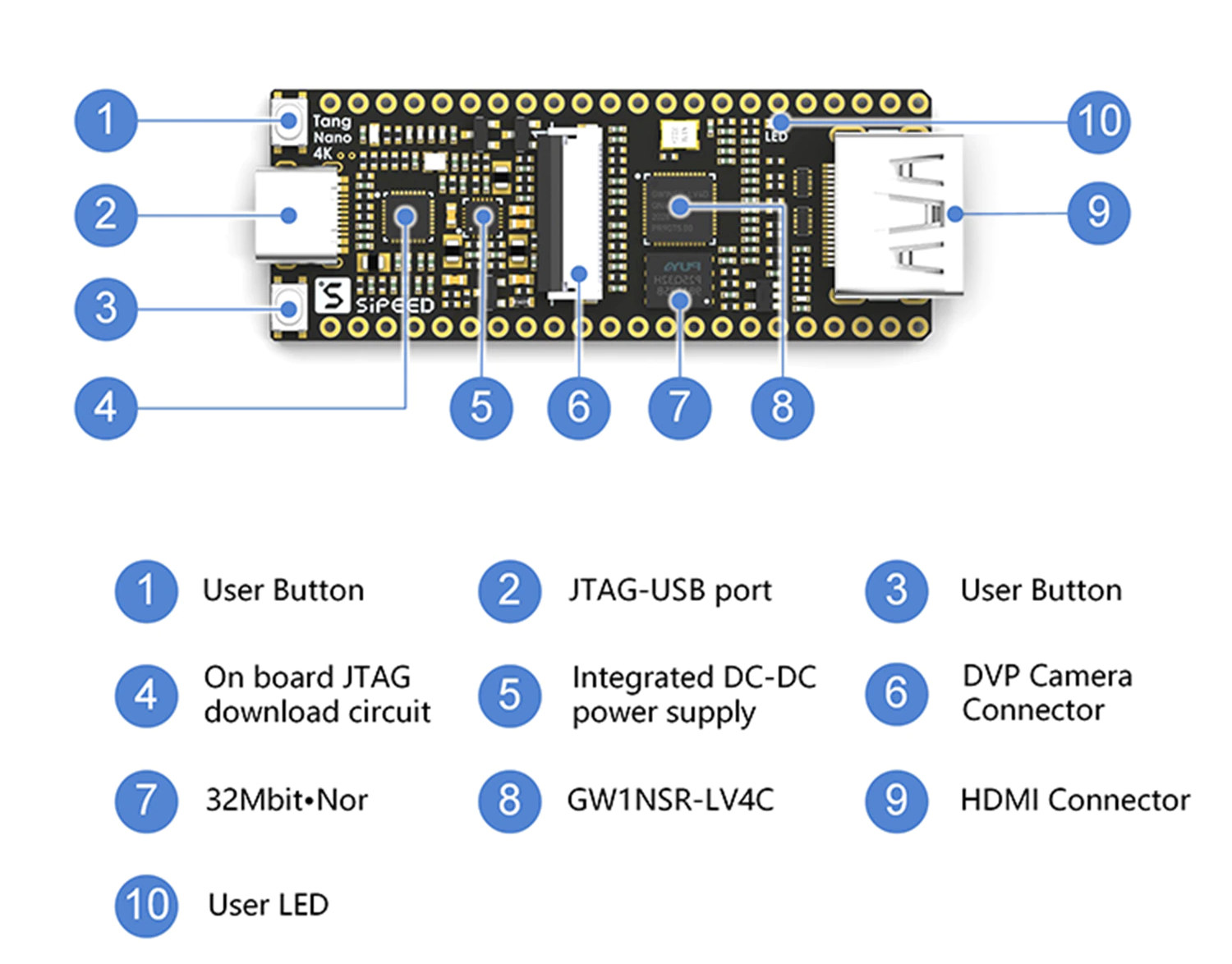

Especificaciones de la placa Tang Nano 4K:
- FPGA – GOWIN GW1NSR-LV4C también conocido como GW1NSR-4C (consulte hoja de datos en PDF para obtener más detalles) con
- 4608 unidades lógicas (LUT)
- 3456 registros
- 16 parámetros multiplicadores
- SRAM de bloque de 180 Kbit, PSRAM de 64 Mbit
- 2x PLL
- Hasta 44 veces la E / S de usuario
- Procesador duro Arm Cortex-M3
- Almacenamiento: flash NOR de 32 Mbit
- Salida de video: puerto HDMI
- I / F de cámara: conector de cámara DVP para sensor de cámara OV2640 con una resolución de hasta 1600 x 1200 (UXGA)
- USB: puerto USB tipo C para alimentación y programación JTAG

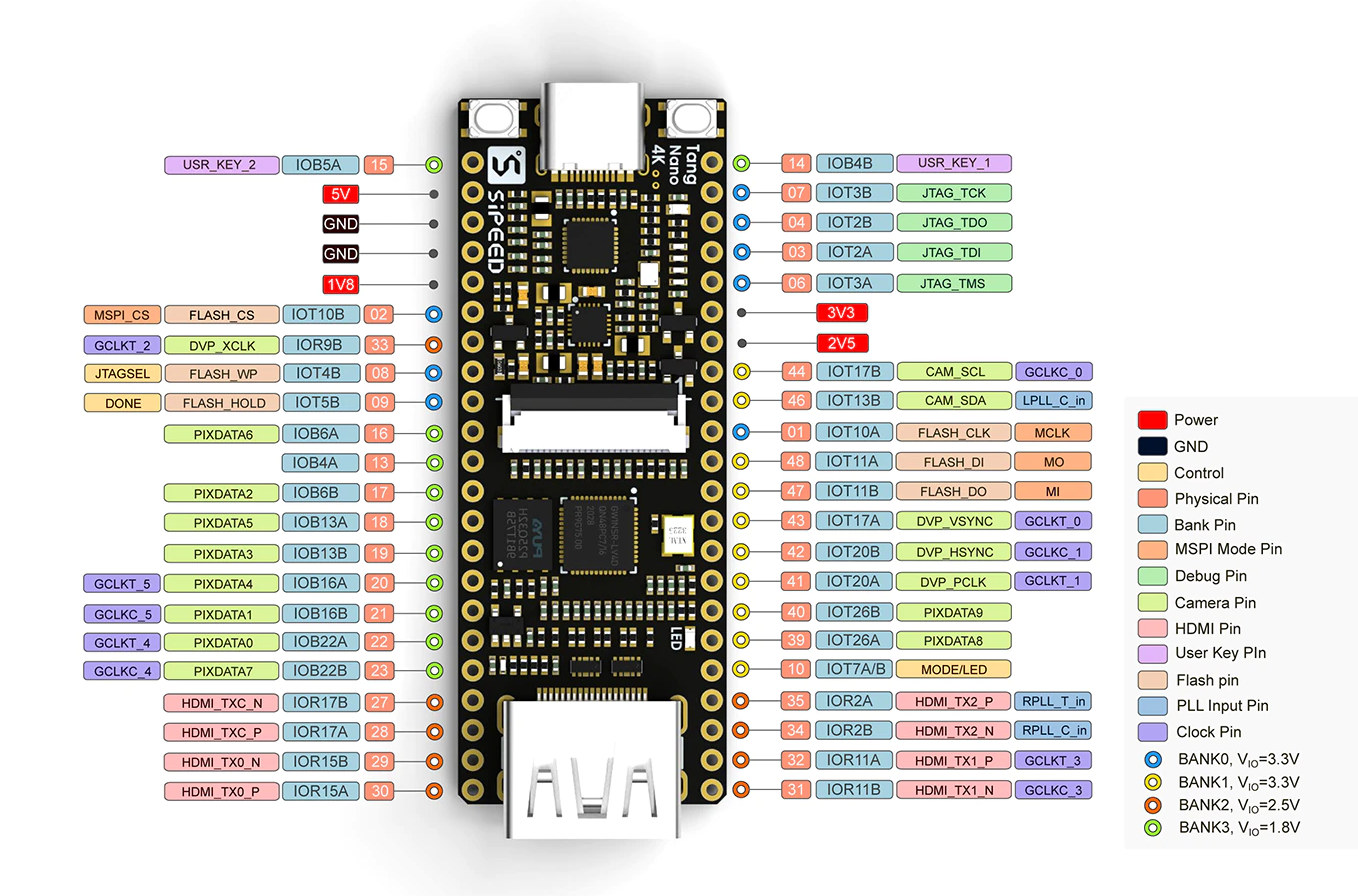

- Expansión: 2x encabezados de 22 pines con GPIO, SPI, cámara, HDMI, PLL, reloj y señales de alimentación
- Varios: LED de usuario, botón de usuario 2x
- Fuente de alimentación: 5 V a través de USB
- Dimensiones: ~ 60 x 23 mm
La placa se puede programar usando Verilog con el IDE de GOWIN disponible para Windows y Linux. Se proporciona una muestra para transmitir la entrada de la cámara a una pantalla HDMI. Encontrará documentación y enlaces de descarga en Sipeed Wiki (en chino solo por ahora) y el código en Github.
La placa Sipeed Tango Nano 4K FPGA acaba de lanzarse en Aliexpress por $18 sin cámara o $21 con una cámara OV2460.
Traducido del artículo en inglés «$18 Tang Nano 4K FPGA board comes with HDMI output, optional camera«.
